一 、設備配置
|
序號
|
名稱
|
數量
|
參數
|
|
1
|
直流電阻測量儀、
絕緣電阻測量儀、
耐壓試驗儀
|
1套
|
檢測數據以通訊的方式上傳至計算機。
|
|
2
|
計算機測試控制臺
|
1臺
|
數據自動記錄保存
測試參數:轉速扭矩功率，溫度電流電壓
|
|
3
|
振動傳感器
|
2個
|
|
|
4
|
ACW315T電渦流模擬負載器
|
1臺
|
額定功率：315千瓦
額定扭矩：2000Nm
轉速在1500r/min時，最大可以加載315千瓦。轉速在1000r/min時，最大可以加載207千瓦。
轉速在750r/min時，最大可以加載157千瓦。
低速時加載性能優秀，轉速在200-1500r/min時，均可以最大加載2000Nm。
最高轉速3000r/min
|
|
kW5
|
鑄鐵平臺
|
1塊
|
長3米，寬1.5米，厚度0.2米
被測電機--扭矩傳感器--模擬負載器
|
|
6
|
電流互感器
|
1個
|
|
|
7
|
電壓互感器
|
1個
|
|
|
8
|
溫度傳感器
|
2個
|
|
|
9
|
噪聲傳感器
|
1個
|
|
|
10
|
三相油浸式感應調壓器
|
1臺
|
|
|
11
|
強電控制柜
|
1臺
|
|
|
12
|
強電電纜1
|
5米
|
強電控制柜至三相調壓器
|
|
13
|
強電電纜2
|
15米
|
三相調壓器至被測電機
|
|
14
|
現場調試
|
|
|
二、參考標準
MT/T 767-1998 礦用隔爆型直流電動機，
MT/T 492-1995 煤礦用隔爆型三相異步電動機。
GB/T 1032-2005 《三相異步電動機試驗方法》
GB/T 22669-2008 《三相永磁同步電動機試驗方法》
三、試驗項目
|
序號
|
試驗項目
|
試 驗 描 述
|
|
1
|
直流電阻測量
|
使用直流電阻測試儀完成測試，檢測數據以通訊的方式上傳至計算機，實現數據采集、保存、打印。
|
|
2
|
絕緣、耐壓試驗
|
使用絕緣耐壓綜合測試儀完成測試，檢測數據以通訊的方式上傳至計算機，實現數據采集、保存、打印。
|
|
3
|
空載試驗
|
電機在頻率50Hz及對應電壓下運行，測取空載電流、空載電壓、空載輸入功率及轉速。
|
|
4
|
堵轉試驗
|
堵住電機轉子，使之不能運轉，施加可以使電機產生接近50Hz額定電流值的電壓，測取堵轉時的電壓、電流和輸入功率。
|
|
5
|
超速試驗
|
采用電控柜驅動被試電機達到要求的轉速，通過改變不同的頻率，測試被試電機不同轉速下的振動。
|
|
6
|
振動測量
|
在電機超速運行時，測量電機軸承部位三個方向（一般電機均有兩個軸承）的振動速度有效值。
|
|
7
|
加載試驗
|
給被測電機施加一個可控負載
|
四、試驗方法
(1)輕載跑合試驗：以截割電機額定功率地25%運轉25分鐘，觀察運轉情況、密封處的滲漏情況、設備溫升。
(2)溫升試驗：連續加載，50%截割電機額定功率運轉60分鐘，75%截割電機額定功率運轉60分鐘，100%截割電機額定功率運轉30分鐘，測試記錄轉速、扭矩、功率、溫度 。
五、主要測量參數名稱、精度
|
序號號
|
名 稱
|
單 位
|
量程范圍
|
精度（%F.S）
±F.S%
|
備注
|
|
01
|
轉速
|
r/min
|
0~3000
|
±0.1
|
|
|
02
|
扭矩
|
N.m
|
0-2000
|
±0.2
|
|
|
03
|
功率
|
|
|
|
計算值
|
|
04
|
電壓
|
V
|
0-500
|
±0.5
|
|
|
05
|
電流
|
A
|
0-600
|
±0.5
|
|

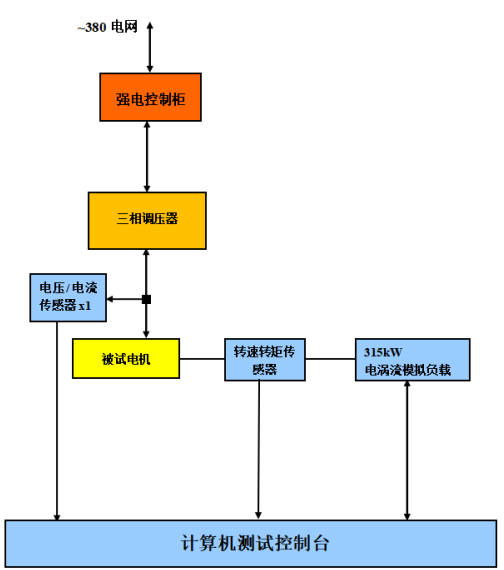

六、電機測試臺系統圖
|
